Описание
Трубы бурильные облегченные для снарядов со съемными керноприемниками предназначены для бурения геологоразведочных скважин на твердые полезные ископаемые. Использование таких труб уменьшает вес бурильной колонны до 25%, что позволяет увеличить глубину бурения до 25% и экономить на мощности бурового станка.
Технические характеристики

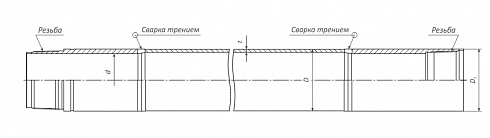

| Наименование | Обозначение | Наружный диаметр D, мм | Внутренний диаметр d, мм | Толщина стенки t, мм | Длина трубы, мм | Вес, кг | Момент свинчивания резьбы, Нм Min / Max | Расчетный макс. крутящий момент при бурении, Нм | Расчетная макс. глубина бурения, м |
| Труба бурильная NRQCL | WLN2-L-850-1500 | 69,9 | 59,80 | 3,5 | 1500 | 9,2 | 600 / 2880 | 2400 | 2200 |
| Труба бурильная NRQCL | WLN2-L-850-3000 | 69,9 | 59,80 | 3,5 | 3000 | 17,8 | 600 / 2880 | 2400 | 2200 |
| Труба бурильная HRQCL | WLH2-L-850-1500 | 89,0 | 77,30 | 4,0 | 1500 | 13,5 | 1010 / 4230 | 3530 | 1900 |
| Труба бурильная HRQCL | WLH2-L-850-3000 | 89,9 | 77,30 | 4,0 | 3000 | 26,0 | 1010 / 4230 | 3530 | 1900 |
| Труба бурильная PHDCL | WLP4-L-850-1500 | 114,3 | 101,55 | 4,5 | 1500 | 19,4 | 1010 / 4890 | 4070 | 1510 |
| Труба бурильная PHDCL | WLP4-L-850-3000 | 114,3 | 101,55 | 4,5 | 3000 | 37,6 | 1010 / 4890 | 4070 | 1510 |
Сравнительная характеристика бурильной колонны из облегченных и обычных труб
| Параметры | NRQ | NRQ-L | HRQ | HRQ-L | PHD | PHD-L |
| Вес бурильной колонны на 500 п.м, тн | 3,85 | 2,97 | 5,70 | 4,34 | 8,17 | 6,27 |
| Вес бурильной колонны на 1000 п.м, тн | 7,70 | 5,94 | 11,40 | 8,68 | 16,34 | 12,54 |
| Максимальная глубина бурения для бурового станка ZBO S15, м | 1260 | 1680 | 855 | 1150 | 555 | 790 |
