Головной блок NU (WL NU 01.00.00.000) предназначен для фиксации керноприемника в наружной трубе и обеспечения неподвижности керноприемной трубы во время бурения.
Подробнее
Описание
Головной блок состоит из:
- верхней части головного блока;
- нижней части головного блока (подшипниковый узел).
Верхняя часть головного блока обеспечивает возможность фиксирования и поднятия головного блока из скважины, нижняя – неподвижность керноприемной трубы при бурении. Кернорвательное устройство, предназначено для срыва и удержания керна при извлечении керноприемника.
Комплектация

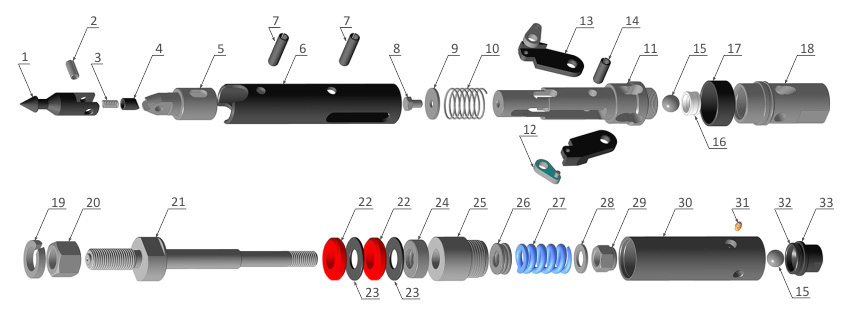

Головной блок NU в сборе
| № поз. | Обозначение | Наименование | Кол-во, шт |
| 1-21 | WL NU 01.00.01.000 | Верхняя часть головного блока NU | 1 |
| 1 | WL N 01.00.01.001 | Наконечник копьевидный | 1 |
| 2 | WL N 01.00.01.002 | Пружинка сжатия 10 | 1 |
| 3 | WL N 01.00.01.003 | Плунжер стопорный | 1 |
| 4 | Штифт А.10х28 Хим.Окс.прм ГОСТ 14229-93 | 1 | |
| 5 | WL N 01.00.01.004 | Основание | 1 |
| 6 | WL N 01.00.01.005 | Цилиндр | 1 |
| 7 | Штифт А.10х45 Хим.Окс.прм ГОСТ 14229-93 | 2 | |
| 8 | Болт М10-6gх90 ГОСТ 7796-70 | 1 | |
| 9 | Шайба 10.37 ГОСТ 9649-78 | 1 | |
| 10 | WL N 01.00.01.006 | Пружина сжатия 40 | 1 |
| 11 | WL N 01.00.01.007-03 | Верхняя часть корпуса | 1 |
| 12 | WL N 01.00.01.000-01 | Деталь соединительная | 2 |
| 13 | WL N 01.00.01.008 | Стопор | 2 |
| 14 | Штифт А.10х26 Хим.Окс.прм ГОСТ 14229-93 | 1 | |
| 15 | WL N 01.00.01.024 | Клапан сигнализатора | 1 |
| 16 | WL N 01.00.01.009 | Вкладыш | 1 |
| 17 | WL N 01.00.01.009 | Адаптер | 1 |
| 18 | WL NU 02.00.00.004 | Манжета NU | 2 |
| 19 | WL N 01.00.01.023 | Ось манжет | 1 |
| 20 | WL N 01.00.01.010 | Буртик посадочный | 1 |
| 21 | WL N 01.00.01.011 | Часть корпуса нижняя | 1 |
| 21-33 | WL N 01.00.02.000 | Нижняя часть головного блока NU | 1 |
| 21 | WL N 01.00.02.001 | Шпиндель | 1 |
| 22 | WL N 01.00.02.002-01 | Манжета сигнализатора мягкая N | 2 |
| 23 | WL N 01.00.02.003 | Шайба 25х55х3 | 2 |
| 24 | Подшипник 108905 ГОСТ 520-89 | 1 | |
| 25 | WL N 01.00.02.100 | Втулка | 1 |
| 26 | Подшипник 8204 ГОСТ 7872-89 | 1 | |
| 27 | WL N 01.00.02.004 | Пружина сжатия 38 | 1 |
| 28 | Шайба А.20.37 ГОСТ 11371-78 | 1 | |
| 29 | Гайка М20-6H.8.NF ГОСТ Р 50273-92 | 1 | |
| 30 | WL N 01.00.02.005 | Колпачок керноприемной трубы | 1 |
| 31 | Масленка 1.1 Кд6.хр ГОСТ 19853-74 | 1 | |
| 32 | WL N 01.00.02.006 | Корпус обратного клапана | 1 |
| 33 | WL N 01.00.02.007 | Шайба обратного клапана | 1 |
| 34 | WL NU 01.00.01.000 ЗИ | Комплект запасных частей головного блока NU | 1 |
Головной блок NU поставляется только с комплектом запасных частей к головному блоку NU (WL NU 01.00.01.000 ЗИ).
