Головной блок H (WL H 01.00.00.000) предназначен для фиксации керноприемника в наружной трубе и обеспечения неподвижности керноприемной трубы во время бурения.
Подробнее
Описание
Головной блок состоит из:
- верхней части головного блока;
- нижней части головного блока (подшипниковый узел).
Верхняя часть головного блока обеспечивает возможность фиксирования и поднятия головного блока из скважины, нижняя – неподвижность керноприемной трубы при бурении. Кернорвательное устройство, предназначено для срыва и удержания керна при извлечении керноприемника.
Комплектация

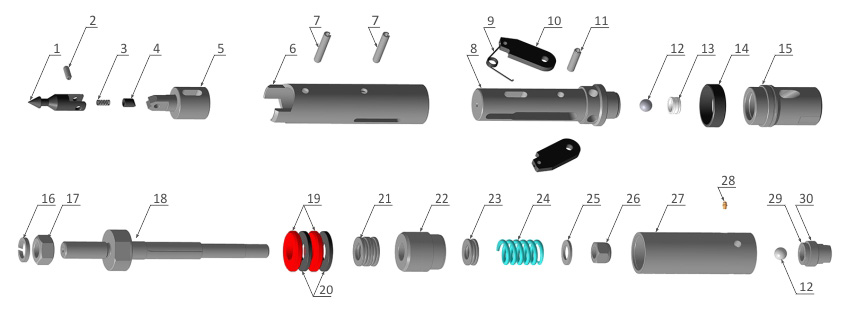

| № поз. | Обозначение | Наименование | Кол-во, шт |
| 1-17 | WL H 01.00.01.000 | Часть верхняя блока головного H | 1 |
| 1 | WL N 01.00.01.001 | Наконечник копьевидный | 1 |
| 2 | Штифт А. 10х26 хим.окс.прм ГОСТ 14229-93 | 1 | |
| 3 | WL N 01.00.01.002 | Пружина сжатия 10 | 1 |
| 4 | WL N 01.00.01.003 | Плунжер стопорный | 1 |
| 5 | WL H 01.00.01.004 | Основание | 1 |
| 6 | WL H 01.00.01.005 | Цилиндр | 1 |
| 7 | Штифт А. 13х70 хим.окс.прм ГОСТ 14229-93 | 2 | |
| 8 | WL H 01.00.01.007 | Часть корпуса верхняя | 1 |
| 9 | WL H 01.00.01.012 | Пружина | 1 |
| 10 | WL H 01.00.01.008 | Стопор | 2 |
| 11 | Штифт А. 13х50 хим.окс.прм ГОСТ 14229-93 | 1 | |
| 12 | Шарик 22-40 ГОСТ 3722-81 | 2 | |
| 13 | WL N 01.00.01.009 | Вкладыш | 1 |
| 14 | WL H 01.00.01.010 | Буртик посадочный | 1 |
| 15 | WL H 01.00.01.011 | Часть корпуса нижняя | 1 |
| 16 | Шайба 30 Т ГОСТ 6402-70 | 1 | |
| 17 | Гайка М 30-6H.8.хим.окс.прм ГОСТ 5915-70 | 1 | |
| 18-30 | WL H 01.00.02.000 | Часть нижняя блока головного H | 1 |
| 18 | WL H 01.00.02.001 | Шпиндель | 1 |
| 19 | WL H 01.00.02.002 | Манжета сигнализатора мягкая H | 2 |
| 20 | WL H 01.00.02.003 | Шайба 32х71х9 | 2 |
| 21 | Подшипник 98206 ТУ 37.006.087-79 | 2 | |
| 22 | WL H 01.00.02.100 | Втулка | 1 |
| 23 | Подшипник 108905 ГОСТ 520-89 | 1 | |
| 24 | WL H 01.00.02.004 | Пружина сжатия 45 | 1 |
| 25 | Шайба C24.37 ГОСТ 11371-78 | 1 | |
| 26 | Гайка М24-6Н.8.NF ГОСТ Р 50273-92 | 1 | |
| 27 | WL H 01.00.02.005 | Колпачок трубы керноприемной | 1 |
| 28 | Масленка 1.1 Кд6.хр ГОСТ 19853-74 | 1 | |
| 29 | WL N 01.00.02.006 | Корпус обратного клапана | 1 |
| 30 | WL N 01.00.02.007 | Шайба обратного клапана | 1 |
| 31 | WL H 01.00.01.000 ЗИ | Комплект запасных частей блока головного H | 1 |
Головной блок H поставляется только с комплектом запасных частей к головному блоку H (WL H 01.00.01.000 ЗИ).
